西門子伺服S120伺服驅動器SINAMICS S120

適合要求苛刻的單軸或多軸應用的靈活、模塊化驅動系統

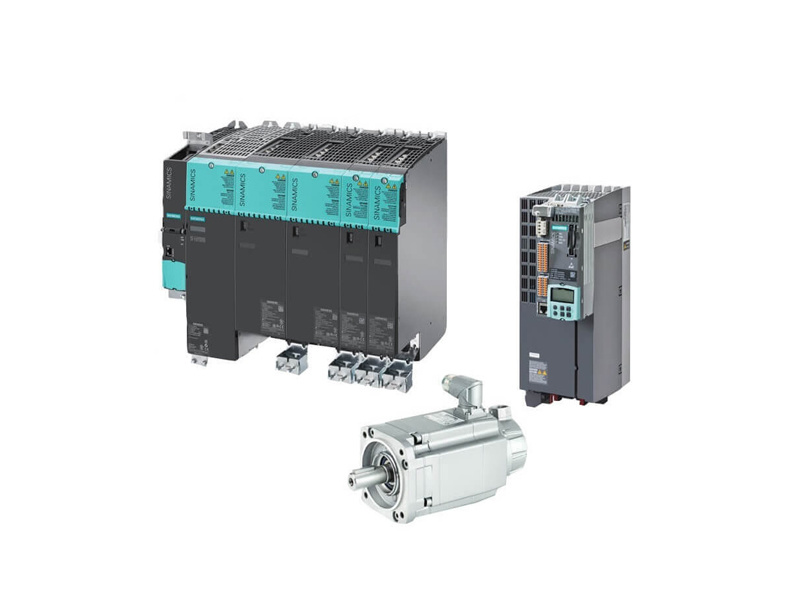

模塊化 SINAMICS S120 驅動器是一種模塊化系統，適用于工廠和機械設備中的高性能運動控制應用。基于高度協調且組態靈活的組件與功能，可以實現定制化解決方案。例如，具有矢量或伺服功能的高性能單機傳動系統或協同傳動系統（多軸應用）。用戶也將獲益于SINAMICS S120 驅動系統更高的性能、更強的生產力以及更好的靈活性。

用于單軸控制的AC/AC 驅動器和用于多軸控制的共母線的DC/AC驅動器。SINAMICS S120其功率范圍為0.12Kw -4500Kw，幾乎適用于所有的生產機械。

多功能性：集多種控制模式于一體，適合于單軸或多軸驅動。一個多軸控制單元CU320能控制多個驅動軸，其軸數與控制模式有關。

伺服控制：6個驅動軸。

矢量控制：4個驅動軸。

V/F控制：8個驅動軸。

進線電壓：單向200－240VAC、三相380－480VAC和三相660－690VAC

控制電機類型：既能控制感應電機，又能控制同步、力矩及直線電機。

控制功能：既有高精度的速度控制功能，又具有簡單定位功能，實現軸的相對和絕對定位。如果和上位的SIMOTION控制系統結合在一起還能實現同步、凸輪等復雜的運動控制功能。

硬件的自動識別：各驅動組件之間是通過高速通訊接口DRIVE-CLiQ來連接，因此主控單元CU320能自動識別各組件。

數據的快速交換：各組件借助DRIVE-CLiQ的通訊連接，能夠?qū)崿F(xiàn)組件間的快速數據交換，任一組件都可以很方便獲取其它組件的數據，即：一臺驅動器能夠獲取另一臺驅動器的數據（如：速度和位置的實際值等）。

靈活性：模塊化設計，升級性強。可以根據實際需要來增加或減少相應的模塊，或者來選擇單軸或雙軸功率模塊。

友好的參數界面：圖形化的參數界面易懂易學，可根據功能圖的實時顯示，來實現參數的動態調試和監控。

選型和配置：SIZER工具軟件通過向?qū)Х奖憧旖莸貋韺?shí)現SINAMICS S120的硬件配置，并可以導出配置和訂貨清單。
TIA設計理念：集成的PROFIBUS－DP接口，易于和其它控制系統連接。

系統概覽

滿足不斷增長的需求

SINAMICS S120 驅動器系統是一個適合高性能應用的模塊化系統。它提供了AC/AC單軸驅動方案以及DC/AC多軸驅動方案。同時，它也有用于實現模塊化工廠與機器方案的分布式驅動系統。

模塊型
SINAMICS S120 模塊型 (AC/AC) 是一種高性能變頻器或伺服驅動器，包括一個控制單元和一個功率模塊。它覆蓋了從 0.55 kW 到 250 kW 的超寬功率范圍。

書本型
SINAMICS S120 (DC/AC) 是一種高性能變頻器或伺服驅動器，包括控制單元、整流裝置和書本型逆變裝置。它覆蓋了從 1.6 kW 到 107 kW 的功率范圍。

裝置型 (DC/AC)
SINAMICS S120 裝置型 (DC/AC) 是一種高性能變頻器或伺服驅動器，包括控制單元、整流裝置和裝置型逆變裝置。它覆蓋了從 110 kW 到 6840 kW 的極寬功率范圍。裝置型 (AC/AC)
SINAMICS S120 裝置型 (AC/AC) 是一種高性能變頻器，包括控制單元、裝置型功率模塊。它覆蓋了從 110 kW 到 250 kW 的功率范圍。

SINAMICS S120 CM 船用驅動器
SINAMICS S120 機柜型模塊 – 適合船舶領域的定制柜，具有 S120 CM 標準解決方案的所有優點。功率范圍 560 kW 到 5700 kW.

分布式伺服驅動器 S120M
分布式 SINAMICS S120M 是一種隨時可連接使用的緊湊型驅動器，包括一個帶有多圈絕對值編碼器的同步伺服電機以及一個集成式功率單元（逆變裝置）。功率范圍 0.25 kW 到 1.1 kW.

西門子伺服S120典型應用

運動

SINAMICS 驅動器適用于泵、通風和壓縮應用。

加工

SINAMICS 驅動器適用于具有較高轉速和轉矩精度要求的連續過程。

定位

SINAMICS 驅動器適用于單軸或多軸的協同定位。

機加工

SINAMICS 驅動器適用于材料加工領域中的所有應用。

西門子伺服S120伺服驅動器SINAMICS S120：

6SL3..
S120 AC DRIVE FW V4.8
6SL3..
SINAMICS S120 AC DRIVE FW V5.1
6SL3..
SINAMICS S120 AC DRIVE FW V5.2
6SL3040-0LA00-0AA0
S120 CONTROL UNIT CU310 DP
6SL3040-0LA00-0AA1
S120 CONTROL UNIT CU310 DP
6SL3040-0LA01-0AA0
S120 CONTROL UNIT CU310 PN
6SL3040-0LA01-0AA1
S120 CONTROL UNIT CU310 PN
6SL3040-0MA00-0AA1
S120 CONTROL UNIT CU320
6SL3040-0PA00-0AA1
S120 CONTROL UNIT ADAPTER CUA31
6SL3040-0PA01-0AA0
S120 CONTROL UNIT ADAPTER CUA32
6SL3040-1LA00-0AA0
S120 CONTROL UNIT CU310-2 DP
6SL3040-1LA01-0AA0
S120 CONTROL UNIT CU310-2 PN
6SL3040-1MA0.
SINAMICS S120 CU AND SC FW V5.1
6SL3040-1MA0..
S120 CU AND SYSTEM COMPONENTS F V4.8
6SL3040-1MA0..
SINAMICS S120 CU AND SYS COMP. FW V5.2
6SL3040-1MA00-0AA0
S120 CONTROL UNIT CU320-2 DP
6SL3040-1MA01-0AA0
S120 CONTROL UNIT CU320-2 PN
